其核心是SMT生产线解决方案之所在涵盖印刷、元件贴装、回流焊接、检测、返工和数字化管理的全面闭环工作流程,优先考虑高精度、高产量、高效率和完全可追溯性,使其适用于包括消费电子、工业控制系统和汽车电子在内的广泛应用。
PCB Loader:自动送板;兼容各种PCB尺寸。
焊膏加热器/混合器:2–10°C 冷藏;升温时间≥4小时;混合时间 1-3 分钟。
钢网清洁器:自动清洁钢网,确保孔径保持畅通无阻。
全自动打印机:精度±0.01mm;支持2D/3D检测。
SPI(焊膏检测):测量厚度、体积和偏移;检测并拦截锡膏不足和桥接缺陷。
模板解决方案:带有纳米涂层的激光切割模板;阶梯式模板可满足不同的焊盘要求。
高速贴片机:产能40,000-60,000点/小时;与 0201 和 01005 组件兼容。
多功能贴片机:放置BGA、QFP和连接器;精度±15μm(CPK≥1.33)。
智能送料系统:电动送料器与基于条形码的防错功能相结合,可实现自动材料验证。
视觉系统:3D激光高度测量和多点校正,用于奇形元件的精确放置。
氮气回流炉:防止氧化,同时提高焊点亮度和可靠性。
温度曲线:预热→均热→回流焊→冷却;具有精确的、特定区域的温度控制。
Oven Profiler:实时监控温度曲线,数据完全可追溯。
AOI(自动光学检查):焊后目视检查;识别缺失的组件、错位和开放的接头。
X 射线检查:检查 BGA 底部填充并检测焊点内的内部缺陷。

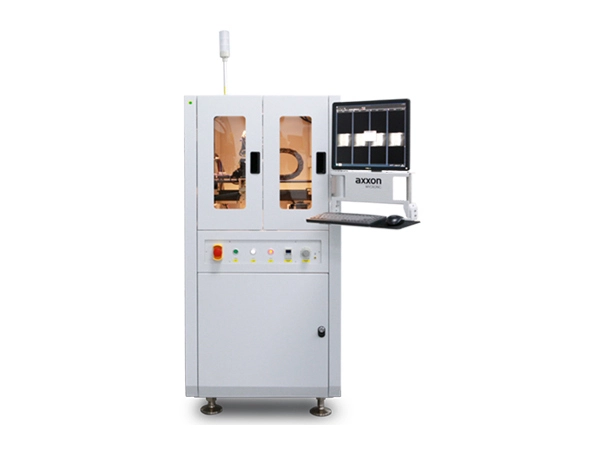

3D AOI:测量元件高度和共面性;适用于精密零件的检测。
返修站:用于 BGA 返修以及元件拆焊和重新贴装的专用站。
PCB卸板机:自动收集成品板;支持堆叠和基于传送带的传输。缓冲机:平衡工艺周期时间并最大限度地减少停机时间
