用于精确干燥过程的高性能真空烘箱压力解决方案

慢性肾病提供真空烘箱压力 半导体封装解决方案, 电子组装和精密封装工艺。通过结合真空抽气 和受控压力固化,这些系统帮助制造商减少内部空隙和 提高封装元件的可靠性。

随着电子设备变得越来越小、集成度越来越高,气泡和不均匀现象逐渐出现 固化已成为影响封装性能的关键挑战。真空压力 加工为实现稳定和高质量的封装提供了有效的方法。

在封装过程中消除内部空隙

在点胶、灌封和底部填充应用过程中,可能会残留微小的气穴 内部粘合材料。真空炉压力技术有助于提取残留的气体和 改善最终固化前的材料流动。

  • 真空脱气
  • 去除气泡
  • 提高材料渗透性
  • 增强粘合可靠性
  • 降低分层风险

可控真空、压力固化技术

慢性肾病 支持真空压力系统,旨在提供精确的环境控制 在热处理过程中。

  • 多段温度控制
  • 真空度调节
  • 压力调节
  • 固化条件均匀
  • 稳定的工艺重复性

温度和压力的精确控制有助于制造商实现一致的固化 不同材料和产品结构的结果。

在半导体和电子制造中的应用

慢性肾病真空烘箱压力系统适用于各种封装和固化 应用程序,包括:

  • 半导体底部填充工艺
  • 电子元件封装
  • 汽车传感器封装
  • MEMS器件制造
  • 光学元件封装
  • 高可靠性电子组件

通过高级固化提高封装可靠性

有效的真空压力处理可帮助制造商通过减少 由滞留气体和材料固化不均匀引起的缺陷。

  • 较低的空隙形成
  • 改进的粘合
  • 增强热稳定性
  • 更好的长期可靠性
  • 稳定的生产质量

灵活配置满足不同生产需求

不同的材料和封装结构需要不同的加工条件。慢性肾病 支持客户根据材料选择合适的真空炉压力解决方案 特点及生产要求。

  • 腔体尺寸选择
  • 温度要求评估
  • 压力参数优化
  • 生产流程整合
  • 流程应用支持

慢性肾病 的点胶后工艺支持

作为一个经验丰富的半导体工艺设备供应商, CKD 提供 先进的点胶后处理解决方案和技术支持,适用于电子和 半导体制造商。

从真空脱气到受控固化工艺,CKD 帮助客户改进 封装质量,减少生产缺陷,实现更可靠的电子 制造性能。

View as

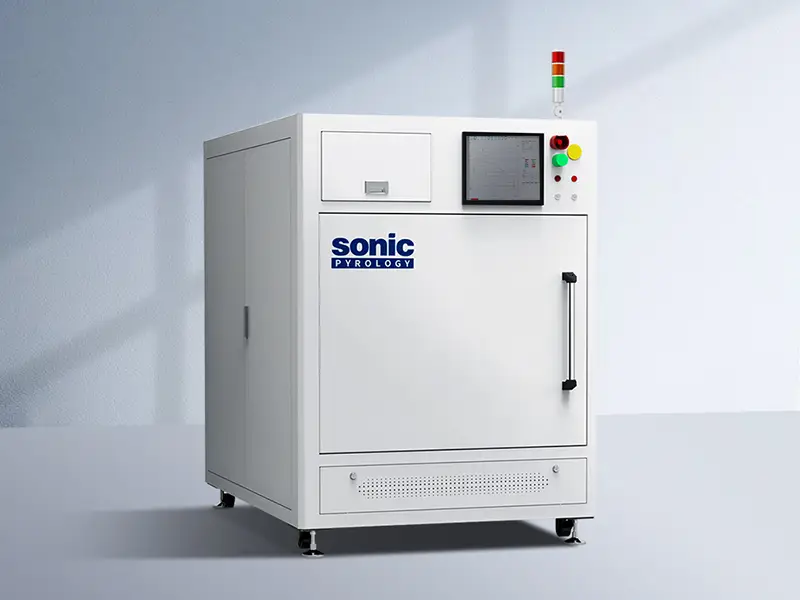

PO系列真空/压力干燥箱

PO系列真空/压力干燥箱

在电子行业(包括半导体和 SMT 行业)中,DAF、UF 和 LCD 生产等制造过程中可能会形成气泡。通过精确控制压力(正负)和温度参数,可以有效减少或消除这些气泡。
主要特点
>98%脱气率 | 600mm大型腔室
应用领域
芯片粘接固化 |底部填充固化|晶圆层压等
创凯达是中国专业的真空炉压力制造商和供应商。我们拥有经验丰富的销售团队、专业的技术人员和售后服务团队。
