• 高精度一体化焊接框架，确保运动精度长期稳定
• 采用进口精密滚珠丝杠，保证高运动精度和安静运行
• 采用伺服电机闭环控制；最小分辨率0.002mm，最大速度800mm/s，重复精度±0.025mm
• 配备带3mm/5mm加长销钉的不锈钢链条；负载能力高达 10kg
• 履带链的保护设计可防止粘合剂污染
• 可选单段或双段轨道，以满足不同的循环时间 (CT) 要求
• 轨道型材采用硬质阳极氧化处理，具有卓越的耐用性
• 用户友好的界面；操作简单，易学
• 支持中/英文切换，满足多种语言需求
• 功能丰富；支持各种工艺参数闭环监控
• 支持在线、离线编程，适应不同的现场操作需求
• 可扩展以包含 MES 生产追溯系统
• 支持基于CCD的基准标记定位，确保涂层精度和生产稳定性
• 基于软件的自动视觉补偿有效消除因板未对准引起的位置误差
• 支持CCD编程，大幅降低手工示教的时间成本

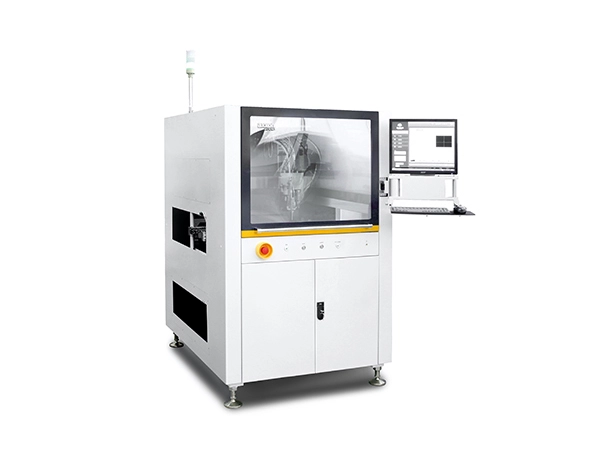

| 基本参数 | AC-500D |
| 力量 | 220V，2.2kW，10A，50/60赫兹 |
| 气压 | 80 磅/平方英寸（5.5 巴） |
| 方面 | 1194×1462×1610mm（宽×深×高） |
| 机器重量 | 700公斤 |
| 排气要求 | 直径200mm，风量≥13m3/min |
| 宽度调整方式 | 电的 |
| 通讯协议 | SMEMA |
| 配药区 | L750×W600mm（单阀） |
| 长650×宽600mm (V-5000 + V-420) | |
| 长650×宽550mm（V-5000倾斜+V-420） | |
| X/Y轴速度 | 800毫米/秒 |
| X/Y 轴最大加速度 | 0.8克 |
| X/Y/Z 轴重复精度 | ±25μm，3σ |
| X/Y/Z轴驱动系统 | 伺服电机、滚珠丝杠 |
| Z轴速度 | 300毫米/秒 |
| Z轴最大加速度 | 0.3克 |
| 输送机负载能力 | 10公斤 |
| 分钟。板宽 | 50毫米 |
| 最大限度。板宽 | 650毫米 |
| 最大限度。板长 | 700毫米 |
| 分钟。板边间隙 | 5毫米 |
| 最大限度。元件高度 | 输送面上方和下方100mm |
| 输送机高度 | 900±20毫米 |
| 输送速度 | 2-5m/分钟 |
| 输送方向 | 左→右，右→左 |
| 底部回程轨道高度 | 距输送轨道500mm间距 |
